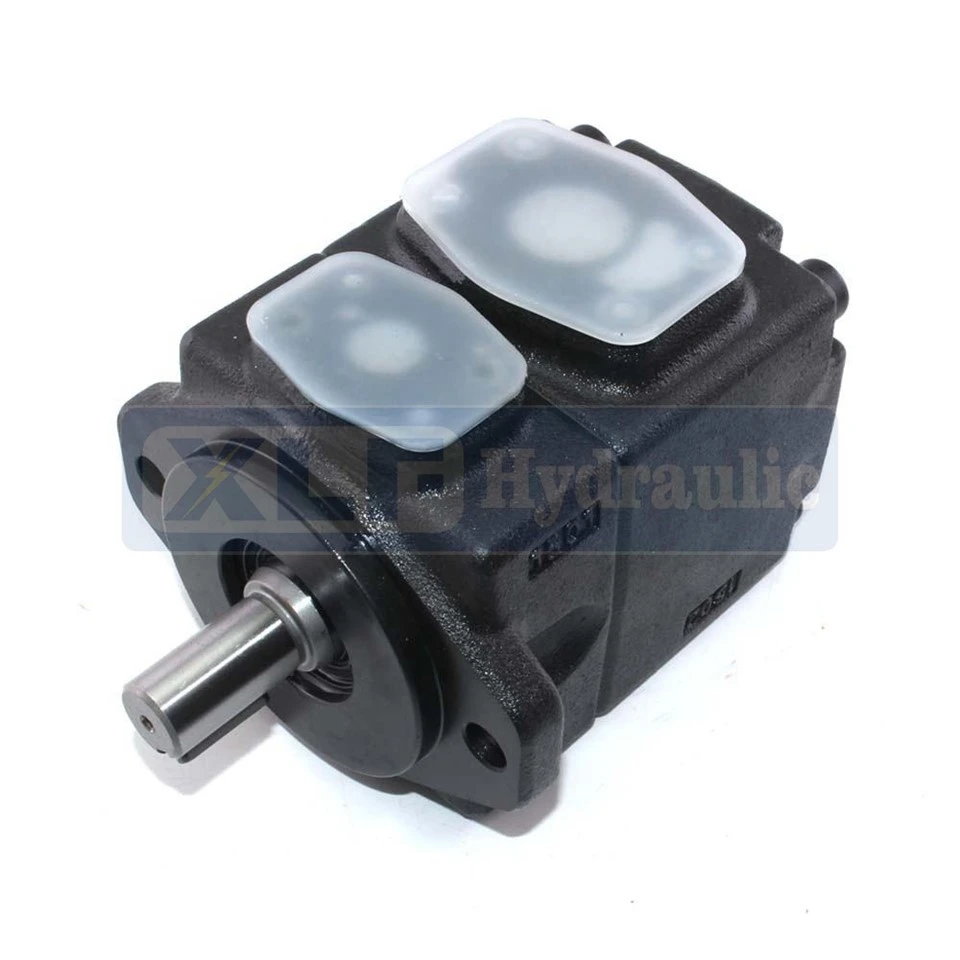

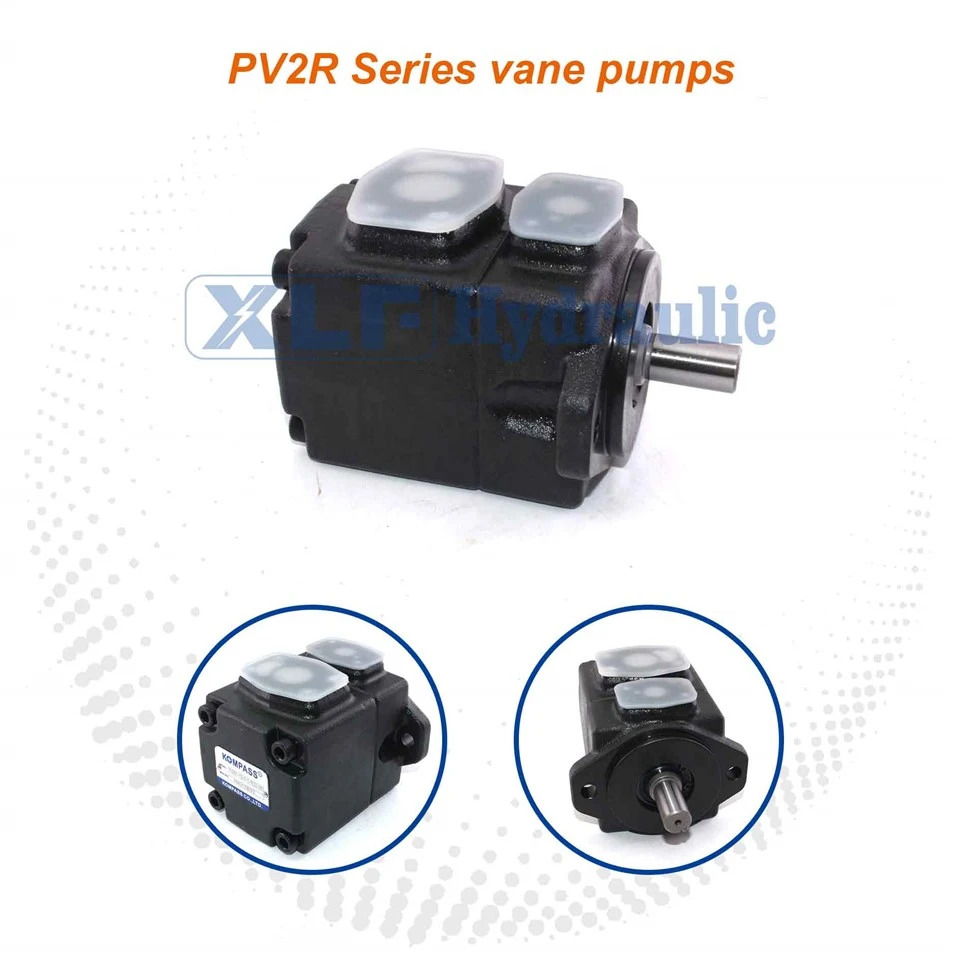

CAT PV2R серия Хидравлична помпа за двойна лопатка за промишлени машини



CAT PV2R серия Хидравлична помпа за двойна лопатка за промишлени машини



Индустриални машини-като машини за подлъчване на инжекционни форми за инжектиране, машини за пресоване и конвейерни системи на стабилни хидравлични доставки на масло, за да задвижват действия за затягане, натискане и пренасяне на материали. Хидравличната маслена помпа с двойна лопатка от серия CAT PV2R е проектирана така, че да бъде "главината за захранване на масло" на тези системи, доставяща непрекъснат хидравличен поток с ниско импулсиране. Като помпа с двойна лопатка, тя разполага с два комплекта симетрично подредени лопатки, които се въртят в синхронизиране, намалявайки колебанията на потока до ± 3%-критични за прецизни задачи като инжекционно формоване, където стабилното налягане на маслото гарантира еднаква дебелина на продукта.

Серията PV2R, класически модел в хидравличната продуктова линия на CAT, наследява строгите стандарти за качество на марката. Тялото на помпата му се хвърля от сиво желязо с висока якост, като вътрешните канали на потока се оптимизират чрез симулации на изчислителна течност (CFD), за да се сведе до минимум загубата на налягане. CAT PV2R е съобразен с дългогодишните нужди на индустриалните машини, с дизайн, който поддържа 24/7 непрекъсната работа без деградация на производителността-идеал за автоматизирани производствени линии, които изискват непрекъснат работен процес.



Помпата CAT PV2R се откроява заради дизайна на помпата с двойна лопатка, който удвоява ефективността на засмукване и изпускане на масло в сравнение с едно-важни помпи. Когато машината за подреждане на леглото преминава от затягане към инжектиране, двойните лопатки осигуряват плавен преход в потока на маслото, като избягват шипове на налягане, които могат да повредят форми. Този дизайн също намалява шума с 15 dB в сравнение с традиционните помпи, създавайки по -тиха работна среда за фабричните оператори.

Друго ключово предимство на CAT PV2R е неговата енергийна ефективност. Серията PV2R използва материали с ниско триене на лопатки и прецизни лагери, намалявайки механичната загуба до по-малко от 5%. В 200-тонна машина за преса това се превръща в 10% намаление на почасовата консумация на енергия, като същевременно поддържа стабилна сила на натискане. Структурата на помпата с двойна лопатка също позволява модулно регулиране на потока: чрез съвпадение на различни дължини на лопатката, тя може да се адаптира към машините с различно търсене на масло, като елиминира нуждата от множество помпени модели.



Двойна синхронизация на лопатките: Помпата с двойна лопатка в помпата CAT PV2R използва коаксиална задвижваща структура, като гарантира, че и двата комплекта лопатки се въртят със същата скорост. Тази синхронизация предотвратява пулсацията на маслото, предпазвайки клапаните и цилиндрите в хидравличната система от увреждане на умората.

Високо съпротивление на замърсяване: Серията PV2R е оборудвана с вграден екран с висока точност филтър (точност на филтриране 10 μm) и устойчиви на износване покрития. Той може да работи стабилно дори в хидравлично масло с леки примеси, удължавайки интервалите за поддръжка до 8000 часа-два пъти тази на обикновените помпи.

Широка съвместимост: CAT PV2R поддържа широк спектър от вискозитети на хидравлично масло (32-100 cst), адаптирайки към температурните вариации във фабриките (от 5 градуса до 40 градуса). Тази гъвкавост го прави подходящ както за конвейерни системи за съхранение на студено, така и за машини за отрязване на високо температури.

Лесна инсталация: Серията PV2R разполага с стандартизирани размери на фланцовите и маслените пристанища, което позволява директна подмяна на стари помпи в съществуващите индустриални машини. CAT PV2R помпата включва също монтажни щифтове за позициониране, намалявайки времето за подравняване на инсталацията с 50%.



Прав ключ вал
Серия	Код на вала	A	B	C	中D	E	Дължина на ширината*
20VQ, SQP1	1	59	9.53	12.1	22.23/22.20	24.5/24.4	4.76*32
25VQ, 2520VQ SQP2, SQP21	1	59	9.53	11.1	22.23/22.20	24.5/24.4	4.76*32
	86	78	9.53	11.1	25.37/25.35	28.3/28.1	6.36*50.8
35vq, 35 ※ Vq Sqp3, Sqp3 ※	1	73.2	9.53	11.1	31.75/31.70	35.36/35.10	7.94*38.1
	86	86	9.53	11.1	34.90/34.87	38.6/38.3	7.94*54
45vq, 45 ※ VQ SQP4, SQP4 ※	1	62	12.7	14.22	31.75/31.70	35.36/35.10	7.94*28.5
	86	87.4	12.7	14.22	38.07/38.05	42.4/42.1	9.54*50.8

Шахта
Модел	Код на вала	A	B	C	D	E	Данни за сплайн (вижте таблицата по -долу)
20VQ	151	41.1	9.53	11.1	3.9	27.8	A
25vq, 2520vq	11	44.5	9.53	11.1	3.9	27.8	A
35vq, 35 ※ vq	11	58.7	9.53	11.1	6.35	35.1	C
45vq, 45 ※ vq	11	61.9	12.7	14.3	9.7	39.6	C



Таблица с данни за сплайнери (вътрешно сплайн)
Референция на данните от шлиц	Брой зъби	Стъпка	Основен диаметър	Диаметър на формуляра	Малък диаметър	Плосък корен
A	13	16/32	22.17/22.15	19.03	18.63/18.35	Основен диаметър
C	14	12.24	31.70/31.67	27.2	26.99/26.64



Модел	Скорост на максимално налягане (MPA) (Timin)						Входна мощност (KW)
	Изместване (MLIR)	Специално масло	Антипатно облекло ol	Общ ол	Мин	Макс
PV2R1-4	4.3	21	17.5	16	750	1800	2.1
PV2R1-6	6.5						3.2
PV2R1-8	8.5						4.5
PV2R1-10	10.8						5.4
PV2R1-12	12.8						6.1
PV2R1-14	14.5						6.9
PV2R1-17	16.2						7.9
PV2R1-19	20.1						9.6
PV2R1-23	22.5						10.5
PV2R1-25	25.3						12.5
PV2R1-28	29.6						14
PV2R1-31	32.3	16	16				15.5
PV2R2-26	25.3	21	17.5	54	600	1800	11.7
PV2R2-33	32.3						15.5
PV2R2-41	39.8						18.9
PV2R2-47	49.8						23.2
PV2R2-53	51.5						24
PV2R2-59	55.8						24.9
PV2R2-65	63.7						29.4
PV2R2-70	70.3	16				1200	31.6
PV2R2-79	78.1						35.7
PV2R2-85	82.7						37.5
PV2R3-52	51.5	21	17.5	14	600	1800	23.2
PV2R3-60	63.7						29.4
PV2R3-66	66.6						34.2
PV2R3-76	75.5						37.7
PV2R3-94	89.5						41.2
PV2R3-116	118	16	16				50
PV2R3-125	122.2					1200	59.9
PV2R3-136	136						66.7
Note: 1. When pressure of pumps exceeds 16MiPa, with displacement of"4* "g* "8".speeds should be more than 1450r/min. 2. Reduce the negative pressure of the iniet when the single pumps or double pumps with large displacement at high speed. 3. In use of synthetic hydrauic fiuids and water containing hydrauic fiuids, äimit the Максималната скорост при 1200RIMIN . 4. се предлага при 1000Rimin се предлага на CCCASIONS с IOWER шум, който е необходим . 5. nolsinets, е наличен в условията на работа на 14MPA и 1200RIMIN . 6.}}}}}}}}}}}}}}}}}}}}} входното мощност е availlabie в работни условия от 16MPA и 1500rimin.



За да защитите правата си, моля, прочетете следната внимателно подготовка за стартиране на помпата преди стартиране на резервоара и веригата трябва да са чисти и без мръсотия и отломки преди да се пълнят с течност. Почистване на веригата Резервоарът трябва да се зарежда с филтрирана хидравлична течност. Нивото на течността трябва да е достатъчно, за да се предотврати вихъра при смукателната връзка към входа на помпата. Добра практика е да почиствате системата чрез промиване и филтриране, като се използва външна подчинена помпа. Помпа за пълнене и отстраняване на въздуха Ако помпата е монтирана над нивото на течността, тя трябва да бъде пълна с течност през изхода. Ако помпата е монтирана под нивото на течността, монтажът на изхода на помпата (или друго монтаж или щепсел надолу по веригата) може да бъде разхладен, за да може течността да измести въздуха. Може да се наложи да разхлабите капачката за пълнене на резервоара, за да се позволи на течността да тече свободно. Когато твърд поток от течност без наблюдаван въздух започне да се оттича през разхлабения монтаж, монтажът трябва да бъде презареден. Препоръчва се и клапан за въздушно кървене във веригата на изхода, за да се отстрани хванат въздух. Ако се използва такова устройство, помпата трябва да се напълни с течност преди стартиране. В някои случаи може да е възможно да се разработи помпата, като стартирате стартера на двигателя за пет до десет секунди с превключвателя на дросела и/или запалването в положение "OFF". Ще е необходимо да разхлабите монтаж или включване в изхода на помпата, за да може въздухът да избяга. Стартиране на помпата Всички контроли трябва да бъдат поставени в неутрално положение, така че помпата да се разтовари при стартиране. Стартирайте двигателя и стартирайте на нисък празен ход. След като помпата е стартирана, тя трябва да премине и помпа в рамките на няколко секунди. Ако това не стане, уверете се, че няма ограничения между резервоара и входа към помпата и че няма изтичане на въздух във входната линия и връзки. Също така, уверете се, че хванат въздух може да избяга от изхода. Бягайте при нисък двигател на празен ход за приблизително пет минути. След това, докато наблюдавате нивото на течността на резервоара, управлявайте инструментите. Разширете всички задвижващи механизми до максимални безопасни граници, за да запълните напълно системата с течност. Не бягайте с нивото на течността под "ниския" граница. Добавете течността към резервоара, за да приведете течността до правилното ниво на пълнене.
